Detalhes do produto
Lugar de origem: China
Marca: Screate DALA

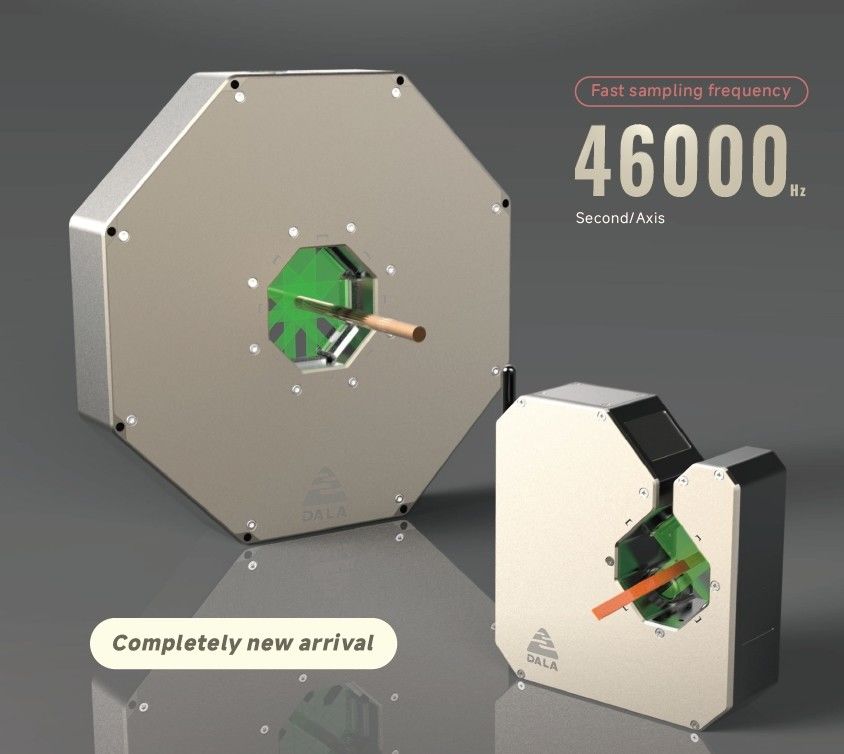

Número do modelo: Série TL-3000
Termos de pagamento e envio
Quantidade de ordem mínima: negociável
Preço: Negotiable
Detalhes da embalagem: embalagem padrão, conforme exigido pelo cliente
Tempo de entrega: 7 - 15 dias de trabalho
Termos de pagamento: T/T, etc.
Dados de medição: |
Diâmetro, ovalação, largura, espessura, nódulos e pescoços |
Aplicação: |
Fios redondos, fios planos, fios transparentes, mangueiras e barras, etc. |
Medição: |
0.03 ~ 120 mm |
Fonte de energia de funcionamento: |
24V ± 10% 40VA |
Comunicação: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
Dados de medição: |
Diâmetro, ovalação, largura, espessura, nódulos e pescoços |
Aplicação: |
Fios redondos, fios planos, fios transparentes, mangueiras e barras, etc. |
Medição: |
0.03 ~ 120 mm |
Fonte de energia de funcionamento: |
24V ± 10% 40VA |
Comunicação: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
| Modelo | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| Eixo | 2 eixos | 2 eixos | 4 eixos | 2 eixos |
| Faixa de medição | 0.03 ~ 6 mm | 0.2 ~ 25 mm | 0.2 ~ 25 mm | 0.8~120 mm |
| Repetitividade | ± 0,03 μm(a) | ± 0,1 μm(2) | ± 0,1 μm(2) | ± 0,3 μm(3) |
| Precisão | ± 0,5 μm(4) | ± 2 μm(5) | ± 2 μm(5) | ± 5 μm(6) |
| Frequência de amostragem | 46 kHz/eixo | 46 kHz/eixo | 46 kHz/eixo | 20 kHz/eixo |
| Tamanho ((L*W*H) | 180*198*60 mm | 270*296*60 mm | 380*380*68mm | 507*492*65 mm |
| Aplicação | Fios redondos, fios planos, fios transparentes, mangueiras e barras, etc. | |||
| Dados de medição | Diâmetro, ovalação, largura, espessura, nódulos e pescoços | |||
| Fornecimento de energia | 24 V ± 5%, no máximo 75 W | |||
| Exibição | LED | |||
| Interface de comunicação |
Padrão: RS485 MODBUS RTU,CAN,WIFI Opção:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT,etc. |
|||
| Portão elétrico |
Padrão:Saída digital (relé), entrada digital, entrada analógica de codificador de entrada de pulso. Opção: controlo de feedback do PI, saída analógica(7) |
|||
| Adaptabilidade ao ambiente | Trabalho temporário. | 0~50°C | ||
| Trabalho ambiental. | 20~85%RH ((Sem condensação) | |||
| Brilho | lâmpada incandescente, lâmpada fluorescente 3000lx ou menos | |||
| Resistência de vibração | 10~55Hz amplitude total 1,5 mm na direção XYZ durante 2 horas | |||
| Resistência ao impacto | 10G/6ms | |||
| Grau IP | IP65 | |||
| Análise da recolha de dados | Sistema de software de medição DMS1000, sistema de exibição e controlo DS14 ZT | |||
| Alarme de exclusão | Apoio | |||
| Modo transparente | Apoio | |||
Nota:
(1)Colocar o número médio de vezes em 1150 e medir o valor ±2σ da haste padrão redonda de diâmetro 10 mm no centro da área de medição.
(2) Para o diâmetro do objecto de 10 mm, a precisão de medição é de ± 2 μm quando se move no centro de 8*8 mm;
(3) As opções de controlo de retroalimentação do PI e de saída analógica devem ser encomendadas no momento da encomenda do dispositivo.
(4) Mover a haste redonda de φ1 mm na área de medição de 2*2 mm e realizar o erro de medição;
(5) Mover a haste redonda de φ10 mm na área de medição de 8*8 mm e realizar o erro de medição;
(6) Mover a haste redonda de φ40 mm na área de medição de 40*40 mm e realizar o erro de medição;
(7) O módulo de comunicação industrial e o módulo de controlo de feedback PI são instalados antes da saída da fábrica, portanto, notifique a procura antes de fazer uma encomenda.
