Detalhes do produto
Lugar de origem: China
Marca: Screate DALA
Número do modelo: TL-2025D
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: Negotiable
Detalhes da embalagem: embalagem padrão, conforme exigido pelo cliente
Tempo de entrega: 7 - 15 dias de trabalho
Termos de pagamento: T/T, etc.
Dados de medição: |
Diâmetro e ovalidade, largura e comprimento, massa e pescoço (apenas para fios redondos) |
Aplicação: |
Fio plano, fio redondo. |
Medição: |
0.2 ~ 25 mm |
Repetitividade: |
±0,1um |
Precisão: |
±2um |
Tamanho: |
296*270*54 mm |
Fonte de energia de funcionamento: |
24V ± 10% 40VA |
Comunicação: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
Dados de medição: |
Diâmetro e ovalidade, largura e comprimento, massa e pescoço (apenas para fios redondos) |
Aplicação: |
Fio plano, fio redondo. |
Medição: |
0.2 ~ 25 mm |
Repetitividade: |
±0,1um |
Precisão: |
±2um |
Tamanho: |
296*270*54 mm |
Fonte de energia de funcionamento: |
24V ± 10% 40VA |
Comunicação: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |

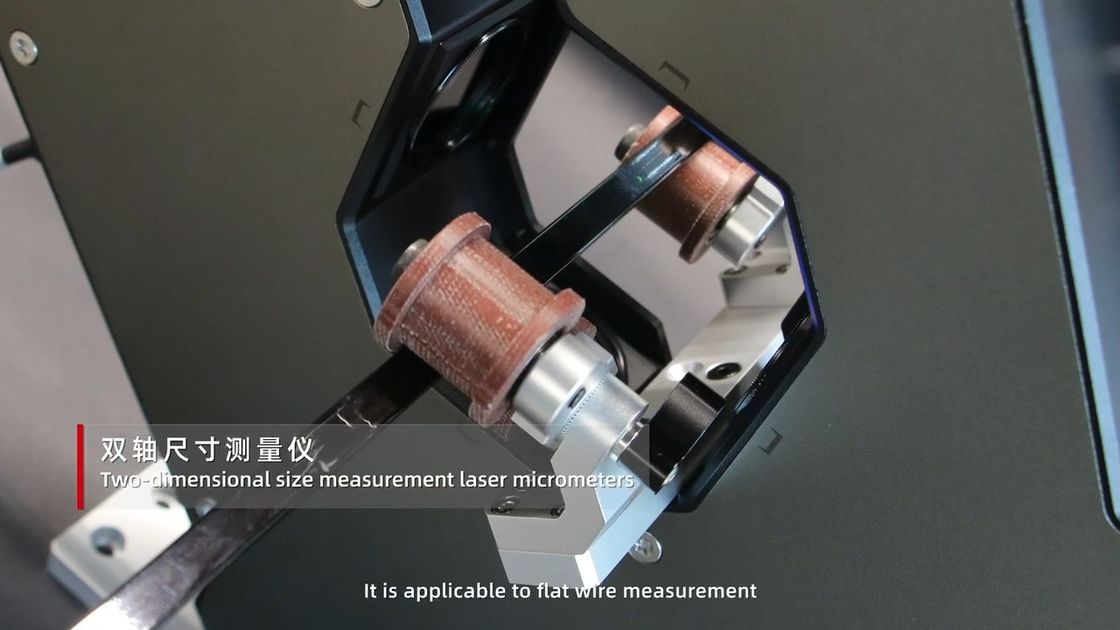

Medição de objetos redondos, independentemente de serem transparentes ou não, como tubos médicos, fios e cabos elétricos, bem como
um nódulo e um pescoço.
O DALA TL-2025D pode ser gerido por ecrã táctil, computador e telemóvel, como configuração de parâmetros, gestão de dados de medição, etc., os clientes podem escolher como sua solicitação de aplicação.
| Modelo | TL-2025D | |
|---|---|---|
| Eixo | 2 eixos | |
| Dados de medição | Diâmetro e ovalação, largura e comprimento, nódulo e pescoço | |
| Área de aplicação | Cabos redondos, transparentes, planos | |
| Frequência de amostragem | 10KHz ((eixo do sinal) | |
| Faixa de medição | 0.2 ~ 25 mm | |
| Repetitividade(a) | ± 0,1 μm | |
| Precisão de medição(2) | ± 2 μm | |
| Dimensional | 296*270*54 mm | |
| Potência de trabalho | 24V ± 10% 40VA | |
| Exibição | LED | |
| Porto de comunicação | Padrão:WIFI,RS485 MODBUS RTU,CAN Opção: PROFIBUS, PROFINET, EtherNet/IP Industrail bus e Industrial EtherNet, etc. |
|
| Portão elétrico | Padrão:Saída digital (relé), entrada digital, entrada analógica de codificador de entrada de pulso. Opção: controlo de retroalimentação do PI(3) |
|
| Adaptabilidade ao ambiente |
Ambiente de trabalho |
0 ~ 50 °C |
| Ambiente de trabalho | 20~85%RH ((Sem condensação) | |
| Brilho do ambiente de trabalho | Luminosidade do ambiente de trabalho Luz incandescente, lâmpada fluorescente 3000lx ou menos | |
| Resistência de vibração | 10~55Hz amplitude total 1,5 mm na direção XYZ durante 2 horas | |
| Resistência ao impacto | 10G/6ms | |
| Recolha e análise de dados | Sistema de software de medição DMS1000, sistema de exibição e controlo DS14 ZT | |
| Alarme de exclusão de tolerância | Apoio | |
| Modo transparente | Apoio | |
| Tipo impermeável | IP65 | |
Nota:
(1)Colocar o número médio de vezes em 1150 e medir o valor ±2σ da haste padrão redonda de diâmetro 10 mm no centro da área de medição;
(2) Para o diâmetro do objecto de 10 mm, a precisão de medição é de ± 2 μm quando se move no centro de 8*8 mm;
(3) A opção de controlo de retroalimentação do PI deve ser encomendada no momento da encomenda do dispositivo.
