Detalhes do produto
Lugar de origem: China
Marca: Screate DALA
Número do modelo: F4010-k
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: Negotiable
Detalhes da embalagem: embalagem padrão, conforme exigido pelo cliente
Tempo de entrega: 7 - 15 dias de trabalho
Termos de pagamento: T/T, etc.
Dados de medição: |
diâmetro e oval, nódulo e pescoço |
Aplicação: |
Cabos elétricos, fios de aço, fios de cobre esmaltados, etc. |
Medição: |
0.3 ~ 10 mm |
Repetitividade: |
± 0,2 μm |
Frequência: |
10 kHz/eixo |
Tamanho: |
275*242*60 mm |
Fonte de energia de funcionamento: |
24V ± 10% 40VA |
Comunicação: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
Dados de medição: |
diâmetro e oval, nódulo e pescoço |
Aplicação: |
Cabos elétricos, fios de aço, fios de cobre esmaltados, etc. |
Medição: |
0.3 ~ 10 mm |
Repetitividade: |
± 0,2 μm |
Frequência: |
10 kHz/eixo |
Tamanho: |
275*242*60 mm |
Fonte de energia de funcionamento: |
24V ± 10% 40VA |
Comunicação: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |

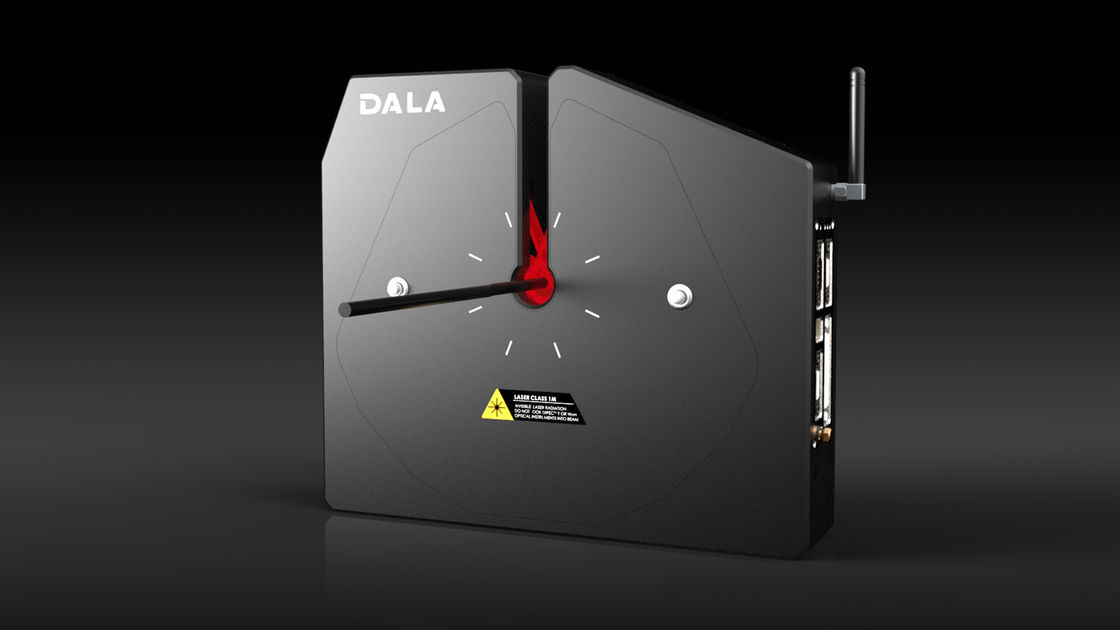

Com uma repetibilidade de medição de ± 0,2um, o F4010-k é versátil, aplicável a vários materiais, tais como fios e cabos elétricos, fios de aço, fios de cobre esmaltados, tubos médicos, filamentos 3D,e mais, independentemente da sua transparência.
DALA F4010-K pode ser gerido por computador, telemóvel e touch screen, como configuração de parâmetros, gestão de dados de medição,
E assim por diante, os clientes podem escolher como pedido de aplicação.
| Modelo | F4010-K |
|---|---|
| Eixo | 4 eixos |
| Dados de medição | diâmetro e oval, nódulo e pescoço |
| Frequência | 40 kHz |
| Faixa de medição | 0.3 ~ 10 mm |
| Repetitividade(a) | ± 0,2 μm |
| Precisão(2) |
Precisão do diâmetro:±(0,001+0,01%*D) mm Precisão da ovalidade: < 0,5 mm: ± 0,004 mm ≥ 0,5 mm: ±2 ((0,001+0,01%*D) mm |
| Altura mínima do defeito | 0.01 mm |
| Duração mínima do defeito(3) | 0.2 mm ((velocidade do fio120 m/min) 0.8 mm ((velocidade do fio500 m/min) |
| Tamanho | 275*242*60 mm |
| Fonte de energia de funcionamento | 24V ± 10% 40VA |
| Temperatura de funcionamento | 5°C a 50°C |
| Exibição | Exibição LED |
| Porto de comunicação |
Padrão:WIFI,RS485 MODBUS RTU,CAN |
| Portão elétrico | Padrão: saída digital ((relé), entrada digital, entrada analógica, porta de entrada de encoder pulso Opção:Controlo de retroalimentação do PI(4) |
| Recolha e análise de dados | disponível (opção DS14 ZT sistema de exibição e controlo,DMS1000) |
| Alarme de exclusão de tolerância | Disponível |
| Modo transparente | Disponível |
Nota:
(1) fixação da janela deslizante como 100 ms, repetitividade do diâmetro exterior da haste redonda de φ1 mm na área do centro de medição
(2) fixar a janela deslizante como 100 ms, desvio de diâmetro exterior de φ1 mm da haste redonda na área de medição
(3) definir o tempo médio de medição do defeito em 0 ms, o comprimento mínimo do defeito que não pode ser perdido na área de medição
(4) O controlo de feedback do PI é opcional, mas deve ser ordenado no momento da encomenda
